隨著汽車電子化,智能化,網聯化的快速迭代,車載電子系統日益復雜,從車身控制單元(BCM),發動機控制單元(ECU),胎壓監測系統(TPMS),到車載導航,自動駕駛輔助系統(ADAS),車載娛樂系統,各類電子模塊的集成度不斷提升,工作頻率持續提高.與此同時,汽車系統中的電磁干擾(EMI)問題也愈發突出,成為制約車載電子系統穩定運行,影響行車安全的核心痛點.電磁干擾不僅會導致車載電子設備信號紊亂,數據傳輸錯誤,功能失效,還可能干擾車載收音機,導航等設備的正常使用,甚至影響汽車核心控制系統的可靠性,引發安全隱患.據行業數據顯示,約35%的車載ECU在初次測試中存在輻射發射超標問題,其中時鐘部件的電磁泄漏是主要誘因之一.作為深耕頻率控制領域40余年的全球知名品牌,ECS(ECSInc.)針對性推出車載級振蕩器系列產品,憑借創新的抗電磁干擾設計,嚴苛的車規級質量管控與卓越的性能表現,有效抑制電磁干擾的產生與傳播,為汽車電子系統提供穩定,純凈的時鐘基準,助力車載電子設備滿足CISPR25等車規電磁兼容標準.壹兆電子科技有限公司作為ECS晶振品牌官方授權代理,深耕電子元器件領域多年,憑借與ECS貼片晶振廠家直接對接的穩定供貨渠道,專業的技術服務團隊及誠信經營的核心理念,為國內汽車電子制造商,科研機構提供ECS車載級振蕩器全系列原裝正品供應,一對一精準選型指導,技術參數解讀,售后故障排查及一站式采購服務,歡迎來電咨詢:0755-27876236,我們將竭誠為您解答產品細節,技術參數,采購價格,供貨周期等各類疑問,助力您破解車載電磁干擾難題,提升車載電子系統可靠性,筑牢行車安全防線.

車載系統電磁干擾的核心痛點,為何亟待解決？

汽車內部是一個復雜的電磁環境,各類電子設備,線路,傳感器在有限空間內密集布局,相互之間極易產生電磁干擾,形成"干擾源—傳播路徑—敏感設備"的干擾鏈條,給車載電子系統的穩定運行帶來嚴峻挑戰.其核心痛點主要體現在三個方面,也是汽車電子制造商面臨的核心難題.

其一,干擾源數量多,強度大.汽車內部的發動機,電機,繼電器,高壓線束等都是強電磁干擾源,發動機運轉時產生的電磁脈沖,車載電機啟動時的電流突變,高壓線束的電磁輻射,都會釋放大量電磁能量;同時,車載電子設備自身的時鐘電路,信號傳輸電路,也會產生一定的電磁泄漏,成為潛在干擾源.這些干擾源覆蓋低頻到高頻多個頻段,極易對周邊敏感電子模塊造成干擾.

其二,傳播路徑復雜,防控難度高.電磁干擾在汽車內部可通過傳導,輻射,耦合三種方式傳播:傳導干擾通過電源線,信號線等線路傳播,輻射干擾通過空間電磁波傳播,耦合干擾則通過線路之間的電容,電感耦合傳播.汽車內部線路密集,空間狹小,不同模塊之間的距離極近,干擾信號可通過多種路徑快速傳播,傳統的屏蔽,濾波手段難以全面覆蓋,防控難度極大.據行業案例顯示,某發動機控制單元曾因8MHz晶振電路距離CAN總線接口過近,導致30-200MHz頻段輻射超標10dB,車載收音機出現明顯雜音,影響用戶體驗與系統穩定性.

其三,干擾危害大,直接關聯行車安全.車載電子系統的穩定性直接關系到行車安全,電磁干擾一旦影響核心控制系統,可能導致嚴重后果:如ECU信號紊亂導致發動機控制失常,ADAS系統誤判引發自動駕駛風險,TPMS系統失效無法及時預警胎壓異常,車身控制單元故障導致燈光,門鎖等功能失靈.同時,電磁干擾還會導致車載電子設備壽命縮短,能耗增加,增加后期運維成本,也無法滿足汽車行業嚴苛的電磁兼容(EMC)標準,影響產品上市進度.

作為車載電子系統的"心跳中樞",振蕩器(晶振)的時鐘信號穩定性與電磁兼容性,直接決定了整個車載電子晶振系統的抗干擾能力.傳統車載振蕩器由于設計缺陷,封裝工藝簡陋,材料性能不足,自身容易產生電磁泄漏,同時難以抵御外部電磁干擾,成為車載系統電磁干擾的重要誘因之一.因此,選擇一款具備優異抗電磁干擾性能的車載級振蕩器,是破解車載電磁干擾難題,保障車載電子系統穩定運行的關鍵.

ECS振蕩器:三大核心技術,從源頭抑制車載電磁干擾

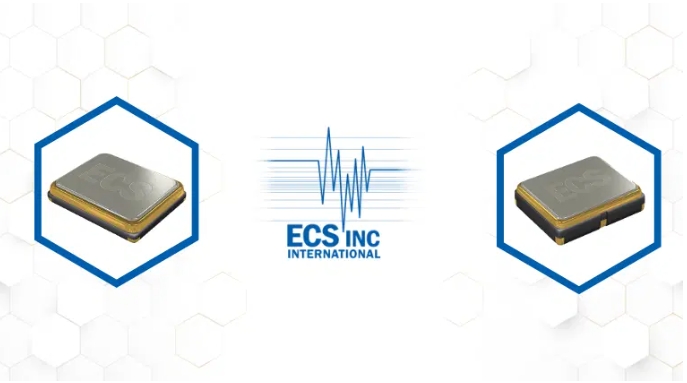

ECS深耕車載電子頻率控制領域多年,深刻洞察車載系統電磁干擾的核心痛點,結合汽車行業嚴苛的車規標準,針對性研發的車載級振蕩器系列產品,涵蓋ECS-.327-12.5-34S-TR,ECS-3951M,ECS-3953M等核心型號,憑借三大核心抗電磁干擾技術,從"抑制自身干擾,抵御外部干擾,優化信號純凈度"三個維度,全面破解車載電磁干擾難題,為車載電子系統提供穩定,可靠的時鐘支撐,其技術優勢具體如下:

核心技術一:自研抗EMI封裝工藝,阻斷干擾傳播路徑

ECS車載級振蕩器采用自研專屬抗電磁干擾(EMI)封裝技術,徹底區別于傳統振蕩器的普通封裝,從結構設計上阻斷電磁干擾的產生與傳播,這也是其核心競爭力之一.該系列振蕩器采用高密封性陶瓷封裝,搭配先進的電磁屏蔽層設計,屏蔽層采用高導電率金屬材料,經過特殊工藝處理,能夠有效包裹振蕩器核心元器件,將自身產生的電磁泄漏牢牢鎖定在封裝內部,避免向外部輻射電磁信號,減少對周邊車載電子模塊的干擾.

同時,該封裝工藝具備優異的抗外部干擾能力,能夠有效抵御車載環境中發動機,電機,高壓線束等強干擾源產生的電磁輻射與傳導干擾,防止外部干擾信號侵入振蕩器內部,確保時鐘信號的穩定性與純凈度.例如,ECS-.327-12.5-34S-TR型號采用3215車規封裝,通過專屬EMI屏蔽設計,可有效抵御車載電機,無線通信晶振產生的電磁干擾,確保復雜路況下持續穩定工作.此外,封裝的氣密性達到車規級標準,能夠有效隔絕灰塵,濕氣,油污等車載惡劣環境因素,同時配合抗振動,抗沖擊設計,不僅提升了振蕩器的抗干擾性能,還延長了產品使用壽命,滿足汽車電子長期穩定運行的需求,平均無故障工作時間(MTBF)≥10?小時.

核心技術二:低噪聲電路設計,減少自身電磁泄漏

振蕩器自身的電路噪聲的是車載系統電磁干擾的重要來源之一,傳統振蕩器由于電路設計不合理,在工作過程中會產生大量高頻噪聲,通過線路傳導,空間輻射等方式,對周邊敏感電子設備造成干擾.ECS車載級振蕩器采用創新的低噪聲電路設計,對內部振蕩電路,供電電路進行全方位優化,從源頭減少電磁泄漏.

一方面,ECS采用高純度石英晶體材料,搭配精準的電路匹配設計,有效降低振蕩器工作時的相位噪聲與頻率抖動,確保時鐘信號的純凈度,減少高頻噪聲的產生;另一方面,優化供電電路設計,采用低噪聲供電方案,抑制供電電壓波動帶來的噪聲干擾,同時增加濾波電路,過濾電路中的雜波信號,避免噪聲通過電源線傳導至其他電子模塊.經實測,ECS車載級振蕩器的相位噪聲低至-120dBc/Hz@1kHz,遠優于行業平均水平,自身電磁泄漏量符合車規級電磁兼容標準,能夠有效減少對車載電子系統的干擾,避免因時鐘噪聲導致的信號紊亂,數據傳輸錯誤等問題.

核心技術三:寬溫穩頻優化,適配車載復雜電磁環境

汽車行駛過程中,車載電子設備需承受-40℃~+125℃的寬溫度范圍,溫度變化不僅會影響振蕩器的頻率穩定性,還會導致其電磁干擾性能下降——傳統振蕩器在高低溫環境下,容易出現頻率漂移,噪聲增大等問題,進而產生更強的電磁泄漏,同時抵御外部干擾的能力也會大幅降低.ECS車載級振蕩器針對車載寬溫環境,采用先進的溫度補償技術與穩頻優化設計,確保在全溫度區間內,既能保持精準的頻率輸出,又能維持優異的抗電磁干擾性能.

該系列振蕩器在-40℃~+125℃的車規寬溫范圍內,頻率穩定性可達±10ppm~±20ppm(不同型號略有差異),其中ECS-.327-12.5-34S-TR型號頻率容差低至±20ppm,能夠有效抵消溫度變化帶來的頻率漂移與噪聲增大問題,確保時鐘信號穩定,減少因頻率波動產生的電磁干擾.同時,寬溫穩頻設計還能提升振蕩器在極端環境下的可靠性,無論是高溫的發動機艙,還是嚴寒的戶外環境,都能穩定工作,抵御外部電磁干擾,保障車載電子系統的正常運行,完美適配車載導航,車身控制單元,胎壓監測系統等各類車載場景的時序要求.

車規級品質認證,全場景適配車載電子系統

ECS車載級振蕩器不僅具備優異的抗電磁干擾性能,還通過了嚴苛的車規級品質認證,全面符合AEC-Q200車規標準,經過溫度循環,振動沖擊,濕度測試,電磁干擾測試,耐老化測試等多項嚴苛驗證,確保產品能夠適應車載復雜的工作環境,滿足汽車電子對可靠性,穩定性的嚴苛要求.同時,該系列振蕩器具備廣泛的適配性,能夠完美適配各類車載電子模塊,覆蓋汽車電子晶振全場景應用.

從具體應用場景來看,ECS車載級振蕩器可廣泛應用于:車身控制單元(BCM),為燈光,門鎖,雨刮等車身功能的精準控制提供穩定時鐘,抵御電機,繼電器產生的電磁干擾;發動機控制單元(ECU),確保發動機點火,噴油等指令的精準執行,避免電磁干擾導致的控制失常;胎壓監測系統(TPMS),保障胎壓數據的精準采集與傳輸,不受車載高頻干擾影響;車載導航與ADAS系統,為定位,路徑規劃,環境感知提供精準時鐘基準,避免電磁干擾導致的定位偏差,功能誤判;車載娛樂系統,減少電磁干擾對音質,畫質的影響,提升用戶體驗.

此外,ECS車載級振蕩器支持多種輸出類型與寬電壓適配,涵蓋32.768kHz,1MHz~100MHz等車載常用頻點,其中32.768kHz頻點完美匹配車載實時時鐘需求,標準負載電容可按需調整為12pF/18pF/20pF,與NXPS32K系列,英飛凌AURIX系列等主流車載MCU振蕩電路無縫兼容,無需額外調整電路設計,即可快速集成到車載電子系統中,大幅縮短研發周期,降低集成成本,同時減少因電路適配不當產生的電磁干擾隱患.

核心產品型號與抗干擾性能參數,精準適配車載需求

ECS車載級振蕩器涵蓋多個核心型號,各型號針對不同車載場景進行專項優化,抗電磁干擾性能與技術參數各有側重,能夠精準滿足不同車載電子模塊的個性化需求,具體核心參數如下(可根據客戶實際應用場景需求定制調整,適配特定性能要求):

核心型號:ECS-.327-12.5-34S-TR,ECS-3951M,ECS-3953M,ECX-31B等,各系列型號分工明確,覆蓋車載低功耗場景,高穩定場景,微型化場景,全面適配各類車載電子模塊;

頻率范圍:涵蓋32.768kHz石英晶振(車載實時時鐘常用頻點)及1MHz~100MHz常規頻點,支持定制化頻點,頻率精度可達小數點后5位,精準匹配不同車載電子模塊的時鐘需求;

抗電磁干擾性能:采用自研EMI屏蔽封裝,相位噪聲低至-120dBc/Hz@1kHz,自身電磁泄漏量符合CISPR25車規電磁兼容標準,能有效抵御車載強電磁干擾;

頻率穩定性:-40℃~+125℃寬溫范圍內,頻率穩定性可達±10ppm~±20ppm,ECS-.327-12.5-34S-TR型號頻率容差為±20ppm,有效抵消溫度變化帶來的干擾;

工作溫度范圍:標準-40℃~+125℃,完全滿足車載寬溫環境需求,適配發動機艙,車身等不同安裝位置;

工作電壓:1.2V~5.5V寬電壓適配,其中ECS-3951M支持5.0V,ECS-3953M支持3.3V,完美兼容各類車載MCU供電規格;

封裝形式:涵蓋3215mm(ECS-.327-12.5-34S-TR,高度0.9mm),3.2×1.5×0.9mm(ECX-31B),7.0×5.0×1.7mm(ECS-3951M/3953M)等車規封裝,適配不同車載電子模塊的安裝空間;

可靠性指標:符合AEC-Q200車規標準,MTBF≥10?小時,經過振動,沖擊,濕度,EMI測試等多項嚴苛驗證,確保長期穩定運行;

輸出類型:支持HCMOS,TTL,LVDS等多種輸出方式,直接適配車載MCU時鐘接口,無需額外電平轉換電路,減少干擾節點.

其中,ECS-.327-12.5-34S-TR作為3215封裝車規專用型號,主打高抗干擾,寬溫穩定,完美適配車載導航,車身控制單元,胎壓監測系統等場景;ECS-3951M,ECS-3953M系列主打高穩定性與強抗干擾能力,適配發動機控制單元,ADAS系統等對時鐘精度與抗干擾要求極高的核心場景;ECX-31B系列兼顧微型化與抗干擾性能,適配車載小型電子模塊,各系列產品相互補充,全面覆蓋車載電子全場景需求.

原裝正品保障,壹兆電子為您破解車載電磁干擾難題

壹兆電子科技有限公司,作為ECS晶振品牌官方授權代理,深耕電子元器件領域多年,尤其在車載電子元器件供應領域積累了豐富的行業經驗,憑借與ECS廠家直接對接的穩定供貨渠道,專業的技術服務團隊以及誠信經營的核心理念,成為國內汽車電子制造商采購ECS車載級振蕩器的優選合作伙伴.公司始終堅持"原裝正品,誠信經營,專業服務,互利共贏"的核心理念,嚴格恪守代理職責,建立了完善的產品質量管控體系,從產品采購,入庫,出庫到售后,每一個環節都進行嚴格把控,實行全流程質量監管,配備專業的質量檢測人員,對每一批產品進行抽樣檢測,杜絕任何翻新,假貨,水貨產品流入市場,從源頭保障客戶的合法權益,讓客戶采購無憂,使用放心.

我們擁有穩定的原廠供貨渠道,能夠確保每一款ECS車載級振蕩器均為原廠原裝正品,涵蓋ECS-.327-12.5-34S-TR,ECS-3951M,ECS-3953M等全規格,全頻點產品,能夠滿足不同汽車電子制造商的個性化需求,無論是常規型號的批量采購,還是特殊頻點,特殊抗干擾性能的定制化產品需求,我們都能快速響應,高效供應,確保供貨周期,滿足客戶的生產與研發需求.每一批產品都配有完整的原廠檢測報告,AEC-Q200認證資質與質量追溯文件,客戶可隨時查詢產品的來源,生產批次,檢測結果等質量信息,實現產品全流程追溯,徹底打消客戶對產品質量的顧慮.

同時,公司配備了一支專業的技術服務團隊,團隊成員均具備豐富的ECS車載振蕩器產品知識,深厚的車載電子技術積累以及豐富的電磁干擾解決方案經驗,能夠為客戶提供全方位的技術支持:包括根據車載電子場景精準選型,推薦最適配的抗干擾型號;解讀產品抗干擾參數與車規認證細節,助力客戶產品通過電磁兼容測試;優化振蕩器集成方案,進一步降低車載系統電磁干擾;提供售后故障排查與技術培訓,助力客戶快速解決產品應用過程中的各類技術難題,降低客戶的應用成本與風險,實現雙方的互利共贏.

壹兆電子作為ECS官方授權代理,始終致力于為國內汽車電子制造商提供高品質,高可靠性的ECS車載振蕩器產品與專業的技術服務,助力我國汽車電子產業高質量發展.

如果您有ECS車載級振蕩器的產品需求,或是想了解更多產品抗干擾性能,技術參數,采購價格,供貨周期等相關事宜,歡迎隨時致電壹兆電子科技有限公司咨詢,咨詢熱線:0755-27876236,我們將以專業,高效,貼心的服務,竭誠為您保駕護航,攜手破解車載電磁干擾難題,共創汽車電子行業新未來！

咨詢熱線:0755-27876236

代理單位:壹兆電子科技有限公司

核心供應:ECS車載級振蕩器(ECS-.327-12.5-34S-TR,ECS-3951M,ECS-3953M等)及ECS全系列晶振產品

ECS振蕩器破解汽車系統電磁干擾難題

ECS-3951M-400-BN-TR	ECS晶振	ECS-3951M-BN	XO	40 MHz
ECS-3953M-100-BN-TR	ECS晶振	ECS-3953M-BN	XO	10 MHz
ECS-3953M-400-BN-TR	ECS晶振	ECS-3953M-BN	XO	40 MHz
ECS-3953M-036-BN-TR	ECS晶振	ECS-3953M-BN	XO	3.6864 MHz
ECS-3951M-320-BN-TR	ECS晶振	ECS-3951M-BN	XO	32 MHz
ECS-3951M-100-BN-TR	ECS晶振	ECS-3951M-BN	XO	10 MHz
ECS-3961-160-AU-TR	ECS晶振	ECS-3961	XO	16 MHz
ECS-3951M-200-BN-TR	ECS晶振	ECS-3951M-BN	XO	20 MHz
ECS-1612MV-240-CN-TR	ECS晶振	ECS-1612MV	XO	24 MHz
ECS-1612MV-120-CN-TR	ECS晶振	ECS-1612MV	XO	12 MHz
ECS-1612MV-192-CN-TR	ECS晶振	ECS-1612MV	XO	19.2 MHz
ECS-3963-240-AU-TR	ECS晶振	ECS-3963	XO	24 MHz
ECS-3951M-080-AU-TR	ECS晶振	ECS-3951M-AU	XO	8 MHz
ECS-3961-080-AU-TR	ECS晶振	ECS-3961	XO	8 MHz
ECS-3951M-200-AU-TR	ECS晶振	ECS-3951M-AU	XO	20 MHz
ECS-3953M-100-AU-TR	ECS晶振	ECS-3953M-AU	XO	10 MHz
ECS-3951M-035-BN-TR	ECS晶振	ECS-3951M-BN	XO	3.579545 MHz
ECS-3518-500-B-TR	ECS晶振	ECS-3518	XO	50 MHz
ECS-3961-040-AU-TR	ECS晶振	ECS-3961	XO	4 MHz
ECS-3963-500-AU-TR	ECS晶振	ECS-3963	XO	50 MHz
ECS-3953M-160-BN-TR	ECS晶振	ECS-3953M-BN	XO	16 MHz
ECS-3953M-160-AU-TR	ECS晶振	ECS-3953M-AU	XO	16 MHz
ECS-3953M-080-AU-TR	ECS晶振	ECS-3953M-AU	XO	8 MHz
ECS-3951M-160-AU-TR	ECS晶振	ECS-3951M-AU	XO	16 MHz
ECS-3953M-200-AU-TR	ECS晶振	ECS-3953M-AU	XO	20 MHz
ECS-TXO-2016-33-250-TR	ECS晶振	ECS-TXO-2016	TCXO	25 MHz
ECS-TXO-20CSMV-320-EY-TR	ECS晶振	ECS-TXO-20CSMV	TCXO	32 MHz
ECS-TXO-2520MV-320-AN-TR	ECS晶振	ECS-TXO-2520MV	TCXO	32 MHz
ECS-TXO-3225MV-200-TR	ECS晶振	ECS-TXO-3225MV	TCXO	20 MHz
ECS-TXO-2520MV-500-AN-TR	ECS晶振	ECS-TXO-2520MV	TCXO	50 MHz
ECS-TXO-3225MV-122.8-TR	ECS晶振	ECS-TXO-3225MV	TCXO	12.288 MHz
ECS-TXO-25CSMV-320-DY-TR	ECS晶振	ECS-TXO-25CSMV	TCXO	32 MHz
ECS-TXO-25CSMV-320-BM-TR	ECS晶振	ECS-TXO-25CSMV	TCXO	32 MHz
ECS-2520S33-250-FN-TR	ECS晶振	ECS-2520S	XO	25 MHz
ECS-TXO-20CSMV-384-AY-TR	ECS晶振	ECS-TXO-20CSMV	TCXO	38.4 MHz
ECS-327KE-TR	ECS晶振	ECS-327KE	XO	32.768 kHz
ECS-TXO-3225MV-160-TR	ECS晶振	ECS-TXO-3225MV	TCXO	16 MHz
ECS-2520S33-160-FN-TR	ECS晶振	ECS-2520S	XO	16 MHz
ECS-2520S18-260-FN-TR	ECS晶振	ECS-2520S	XO	26 MHz
ECS-2520S33-240-FN-TR	ECS晶振	ECS-2520S	XO	24 MHz
ECS-2520S33-500-FN-TR	ECS晶振	ECS-2520S	XO	50 MHz
ECS-2520S33-200-FN-TR	ECS晶振	ECS-2520S	XO	20 MHz
ECS-TXO-2520-33-320-AN-TR	ECS晶振	ECS-TXO-2520	TCXO	32 MHz
ECS-TXO-2520-33-240-AN-TR	ECS晶振	ECS-TXO-2520	TCXO	24 MHz
ECS-TXO-3225-250-TR	ECS晶振	ECS-TXO-3225	TCXO	25 MHz
ECS-3518-1000-B-TR	ECS晶振	ECS-3518	XO	100 MHz
ECS-TXO-2520-33-100-AN-TR	ECS晶振	ECS-TXO-2520	TCXO	10 MHz
ECS-TXO-3225-122.8-TR	ECS晶振	ECS-TXO-3225	TCXO	12.288 MHz
ECS-TXO-2520-33-120-AN-TR	ECS晶振	ECS-TXO-2520	TCXO	12 MHz
ECS-TXO-2520-33-250-AN-TR	ECS晶振	ECS-TXO-2520	TCXO	25 MHz
ECS-TXO-2520-33-500-AN-TR	ECS晶振	ECS-TXO-2520	TCXO	50 MHz
ECS-TXO-2520-33-400-AN-TR	ECS晶振	ECS-TXO-2520	TCXO	40 MHz
ECS-3225SMV-250-FP-TR	ECS晶振	ECS-3225SMV	XO	25 MHz
ECS-3225SMV-160-FP-TR	ECS晶振	ECS-3225SMV	XO	16 MHz
ECS-3225SMV-240-FP-TR	ECS晶振	ECS-3225SMV	XO	24 MHz
ECS-TXO-5032-147.4-TR	ECS晶振	ECS-TXO-5032	TCXO	14.7456 MHz
ECS-TXO-3225-120-TR	ECS晶振	ECS-TXO-3225	TCXO	12 MHz
ECS-TXO-5032-120-TR	ECS晶振	ECS-TXO-5032	TCXO	12 MHz
ECS-TXO-5032-122.8-TR	ECS晶振	ECS-TXO-5032	TCXO	12.288 MHz
ECS-TXO-32CSMV-260-AN-TR	ECS晶振	ECS-TXO-32CSMV	TCXO	26 MHz
